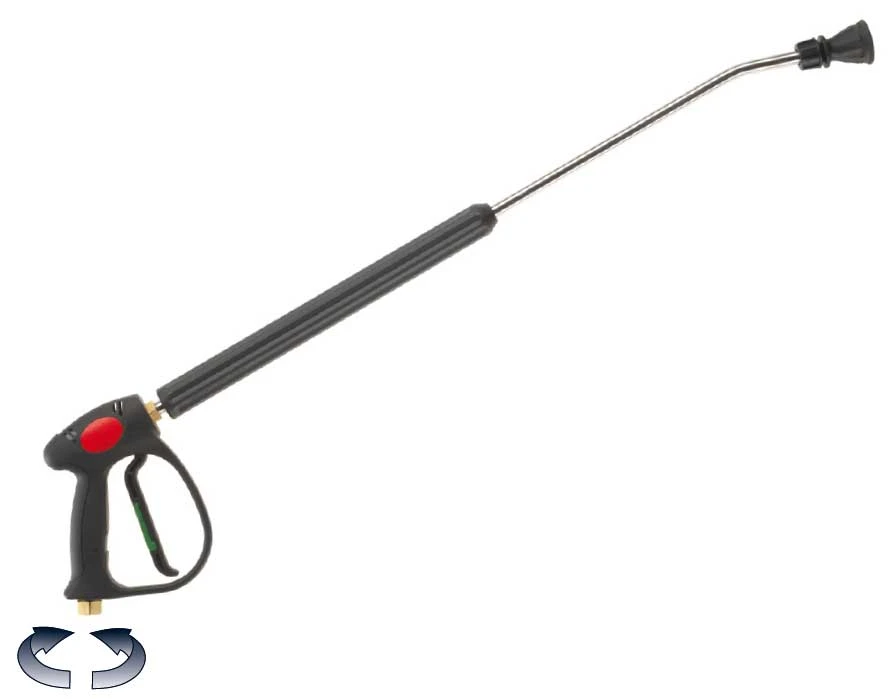

Tecomec MV925 kontrolirano propuštanje pri niskom tlaku+ gornja zakretna spojnica+ SF40+ PU
Izvorne fotografije Tecomec. Sadržaj kompleta i priključci ovise o odabranoj izvedbi.
Šifra / izvedba: 4152000006
Pribor za autopraonice Tecomec — MV925 WEEPING LOW PRESSURE+ SWIVEL TOP+ SF40+ PU.
Zelena sigurnosna blokada. Propuštanje pri 2,8 bar (40,6 psi), koje prestaje pri 10–15 bar. Izbor mlaznice prema tablici A.
Cijenu, dostupnost i odgovarajuću izvedbu provjerite upitom.
Pošalji upit za MV925 kontrolirano propuštanje pri niskom tlaku+ gornja zakretna spojnica+ SF40+ PUObrazac za upit i kontakt
Tehnički podaci
| Nazivni tlak | 280 bar / 28 MPa / 4060 psi |
|---|---|
| Dopušteni tlak | 310 bar / 31 MPa / 45000 psi |
| Nazivni protok | 30 l/min / 8 USGpm |
| Nazivna temperatura | 160 °C / 320 °F |
| Materijal cijevi | nehrđajući čelik |
| Kontrolirano propuštanje | 1,7-2,0 l/min / '0,45-0,53 USGpm |
